运算放大器及其信号放大讲解

运算放大器及其信号放大

运算放大器基本特性

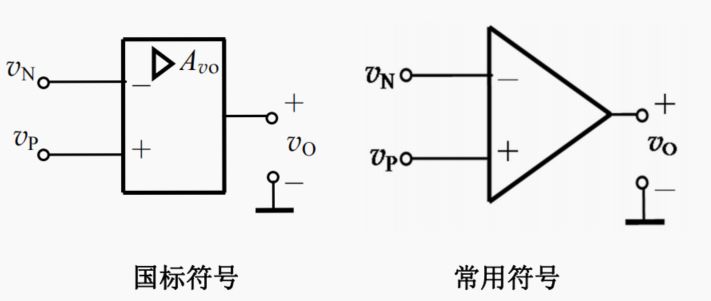

1.电路符号

必赢在线客服-必赢(中国)

2.端口意义

必赢在线客服-必赢(中国)

3.外部电源连接

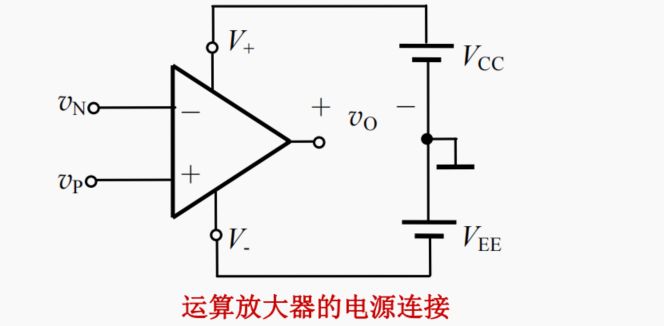

运算放大器正常工作时,必须提供工作电源,通常正负电源的连接方式为

必赢在线客服-必赢(中国)

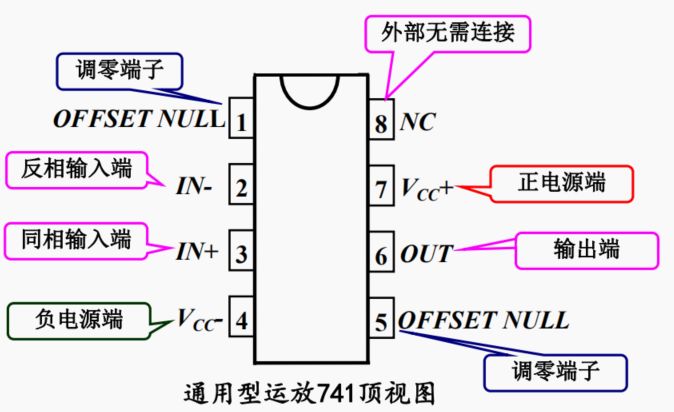

4.实际运放外部引脚实例

必赢在线客服-必赢(中国)

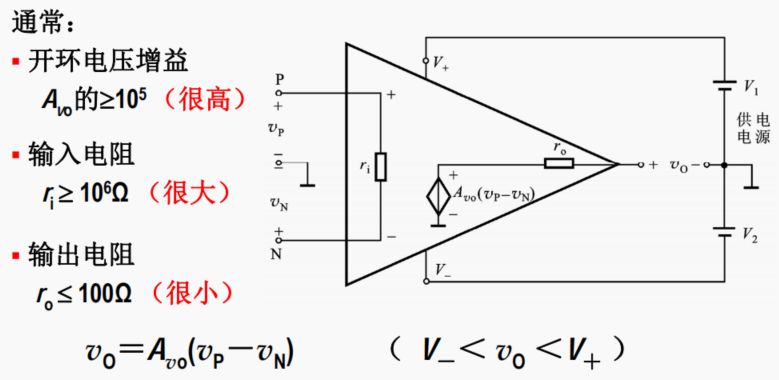

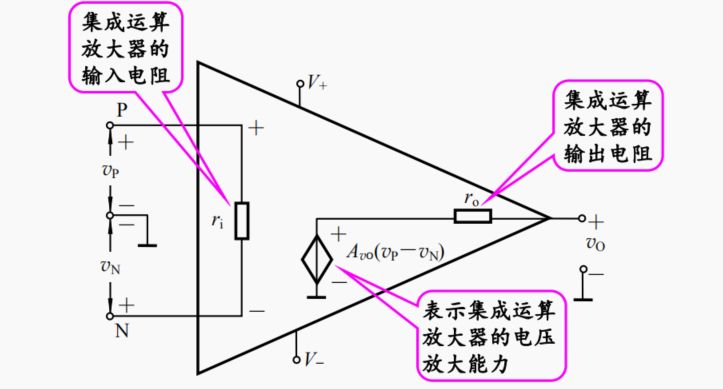

5.运算放大器的电路模型

必赢在线客服-必赢(中国)

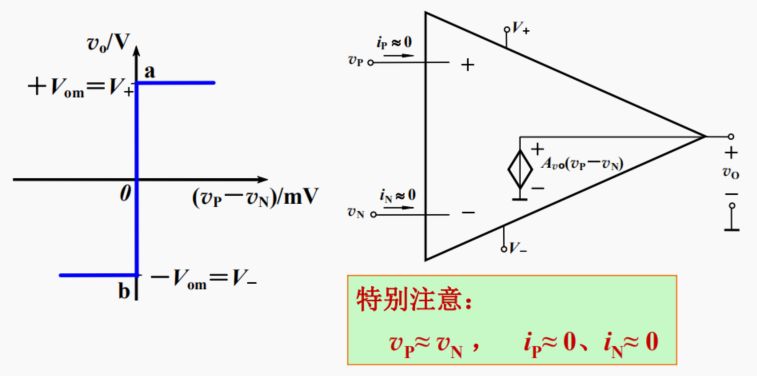

6.运算放大器的传输特性

必赢在线客服-必赢(中国)

注意输入输出的相位关系

必赢在线客服-必赢(中国)



必赢在线客服-必赢(中国)



必赢在线客服-必赢(中国)



必赢在线客服-必赢(中国)

7.理想运算放大器的参数

必赢在线客服-必赢(中国)

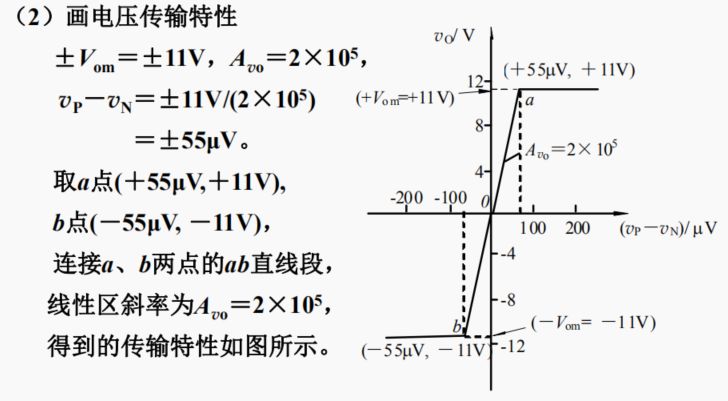

8.理想运算放大器的传输特性

必赢在线客服-必赢(中国)

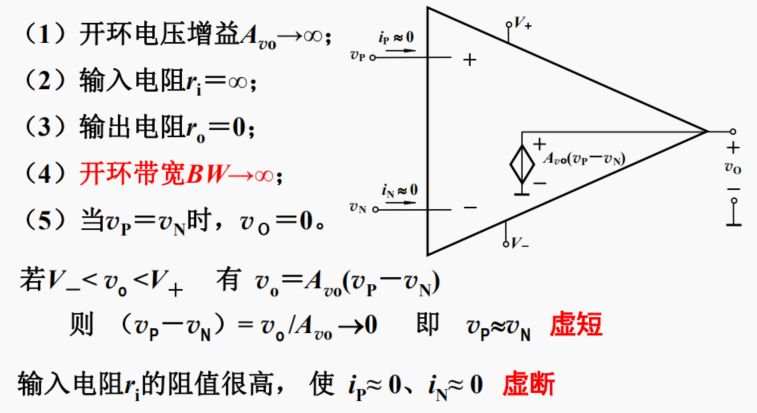

“虚短”和“虚断”是用来分析各种运放线性应用电路的有力法则

运放构成的基本电路

同相放大电路

必赢在线客服-必赢(中国)

能采用以下形式对>信号进行线性放大吗? 为什么?

理论上可以,实际上很难。 要求输入信号非常小,且此时运放的带宽也很窄。

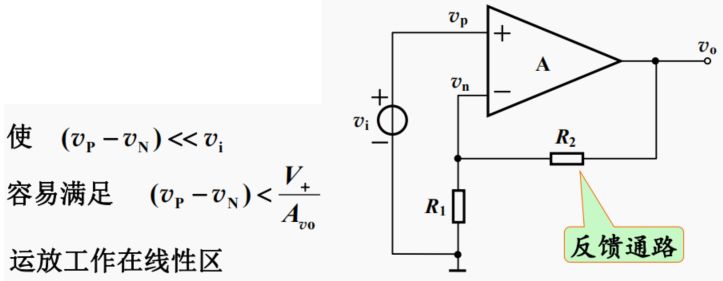

实际应用中,线性放大时都需要引入负反馈

反馈:将输出量(电压或电流)送回到输入的过程

负反馈:反馈到输入的信号将减小原来加到放大器输入端的信号

必赢在线客服-必赢(中国)

由于实际运放与理想运放特性很接近,所以在工程应用时,都将实际运放当作理想运放来简化分析和设计。

需要特别注意,它们最大的差别是,理想运放的频带宽度是无限的,而实际运放的带宽是有限的。

必赢在线客服-必赢(中国)

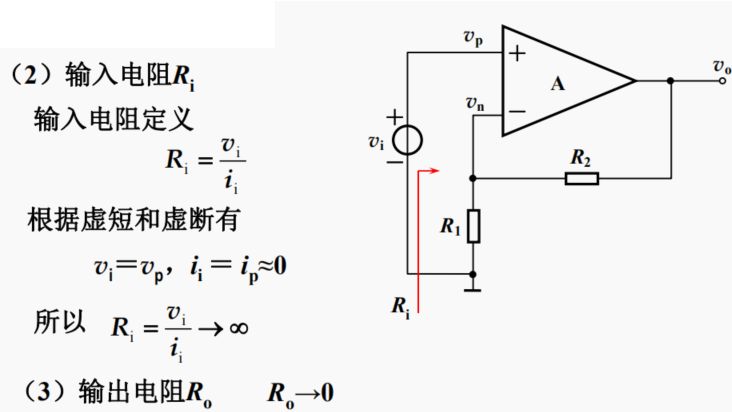

指标分析

必赢在线客服-必赢(中国)



必赢在线客服-必赢(中国)

采用实际运放模型的电压增益

必赢在线客服-必赢(中国)

采用理想运放模型的电压增益

必赢在线客服-必赢(中国)

实际上,电阻R1和R2阻值通常都有5%~10%的误差,所以用理想运放代替实际运放进行电路分析和设计完全可行。

必赢在线客服-必赢(中国)

输入电阻趋于无穷大; 输出电阻趋于0,因此带负载能力强,所带负载电阻大小不影响其运算关系。

运算放大器及其信号放大小结:

● 集成运算放大器是一种增益很高的放大器,其作为一种基本的三端(信号端子)器件,可以实现多种运算功能,如比例、加法、减法、积分和微分等。

● 集成运算放大器的外接端子主要有反相输入端(N)、同相输入端(P)、输出端(O)和电源供给端子 V+和 V-。

● 运算放大器有两个工作区,线性区和非线性区。 在线性区,其放大同相输入端与反相输入端之间的差值信号(vP-vN)。 运算放大器开环(无负反馈)工作时,很容易进入非线性区,输出电压接近电源电压。

● 理想的运算放大器具有无穷大的开环增益,无穷大的输入电阻和 0 输出电阻,即:Avo→∞,ri→∞, ro=0。

● 通过引入合理的负反馈而使运算放大器稳定工作于线性放大区,此时可以通过“虚短”和“虚断”来分析运放构成的线性电路。
